一、項目概況
1.1 項目背景

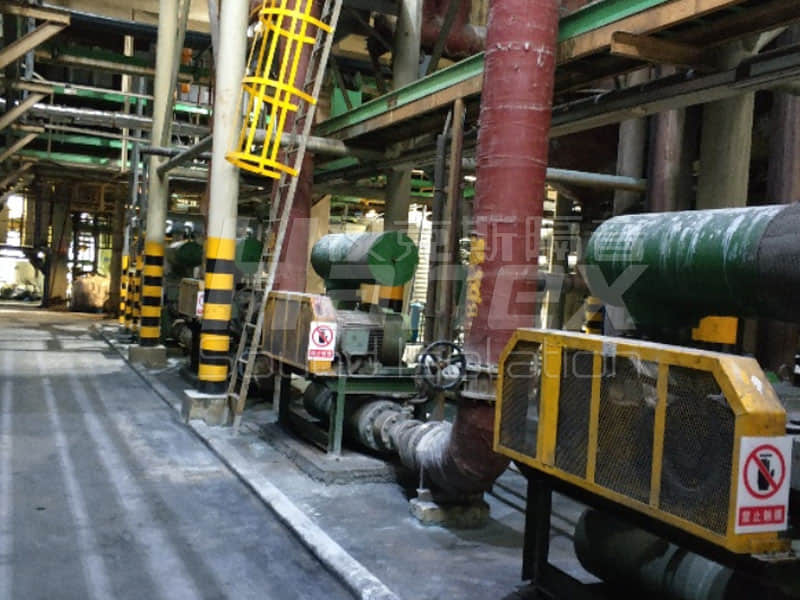

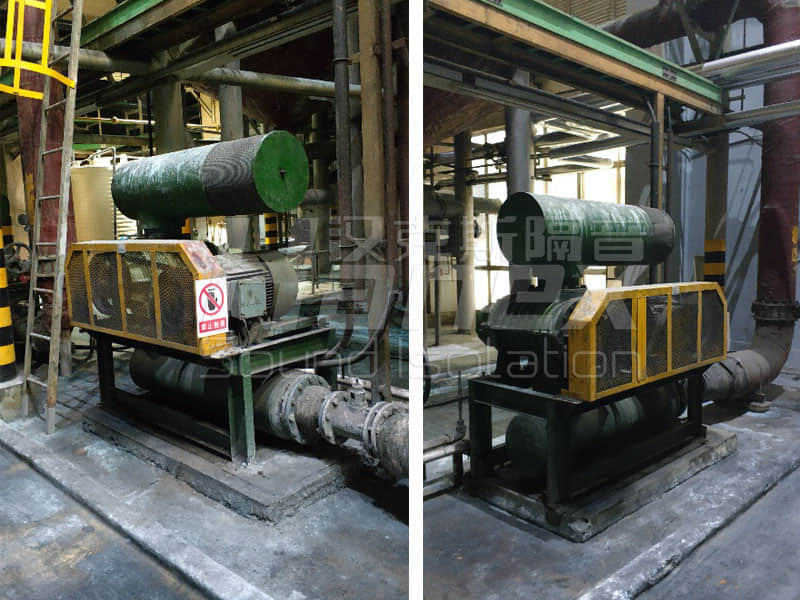

南昌銅箔公司廠區內安裝有4臺大型羅茨風機，以及眾多的配套設備及管道。4臺羅茨風機在運行時產生持續強烈的轟鳴聲，噪聲值超過100dB(A)造成了極大的噪聲污染。高噪聲污染對廠區內的設備造成不利影響，將使設備更容易損壞老化，高噪聲也影響了操作工人健康，處于高噪聲環境中工作人員將更加容易疲勞，長期處于這樣的環境將使人的聽力受損。領導出于控制噪聲，保護員工健康，營造良好的廠區環境，結合國家的相關規范要求。決定采取措施，對4臺羅茨風機進行噪聲治理。
二、控制目標
2.1 參考標準
本設計方案的噪聲控制目標為：安裝完降噪措施后，在排除其他噪聲源干擾的條件下，工人操作區域聲環境達到《工作場所有害因素職業接觸限值(物理因素)》 GBZ 2.2-2007(每天連續噪聲8小時)的要求，即工人操作區噪聲值不高于85dB(A)。
2.2 降噪效果
根據本項目要求，參考相關標準，在4臺羅茨風機安裝完隔音房后(在排除其他噪聲源的干擾條件下)，羅茨風機隔音房外1米處噪聲值≤85dB(A)。
三、噪聲控制具體方案

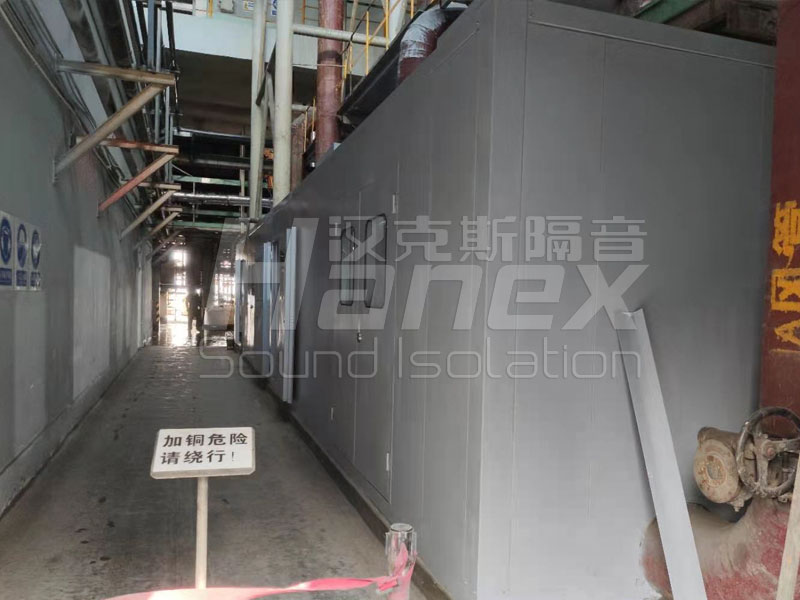

1、經過技術人員現場踏勘，結合甲方所提供的資料以及我司以往類似案例經驗，針對4臺羅茨風機設計隔音房其規格尺寸為19000×2600×2800mm，可保證設備正常運行和足夠的檢修空間。
2、設備檢修：為保證設備檢修方便，在過道一側的隔音房上開設4樘防火隔聲門規格： 1700×2050mm，隔音門隔音量>20dB(A)。門上開設觀察窗，方便對設備的日常巡查。觀察窗使用三層夾膠隔聲玻璃，隔音窗隔音量>20 dB(A)。
隔音房頂部蓋板，設置為搭接在側板上，每塊頂部隔音板安裝2個吊耳，可方便拆卸，在設備大修時，可方便的將頂部開打，對風機進行維修。
3、排風散熱設計：排風消聲器設計為4個，依據一般工廠每小時換風20次設計，換風量≥3000m3/h。設計為4套排風消聲器，排風消聲器內設置消聲插片，片厚80，片間距100mm。排風消聲器配套安裝低噪聲排風扇，每套風量1500 m3/h。布置于隔音房頂部，排風消聲器規格：W400mm×H400mm×L1200mm，設計消聲量≥15dB。
4、進風設計：根據羅茨風機的工作原理，首先隔音房的進風量應滿足四臺羅茨風機的風量需求，依據現場4臺風機的銘牌信息，總進風量不得小于25000m3/h。隔音房背面一側設計安裝進風消聲通道，消聲通道口設計高度200mm，距地2450mm。消聲通道內部寬度150mm，長度為16500mm，滿足隔音房內部的通風散熱及設備進風需求量要求，進風消聲通道口安裝不銹鋼防蟲網。
5、配套設計：隔音房內安裝4盞100W防爆照明燈，配置接線開關。并安裝風機急停開關4個。
6、隔聲房整體為可拆卸式設計，由復合吸隔聲板組裝而成，復合吸隔聲板由1.2mm厚鍍鋅鋼板(或304不銹鋼板)+阻尼+龍骨+48kg/m3離心玻璃棉(外包玻璃絲布)+0.8mm厚鋁穿孔板組成，鋁穿孔板穿孔率≥25%，孔徑≥2.5mm。安裝時板塊之間采用搭接處理，并對縫隙進行密封處理。鋼制復合吸隔聲板塊表面進行噴塑處理，保證使用壽命以及整體外觀。
