項目名稱：琥珀京興天然氣發電廠冷卻塔
項目地址：浙江湖州
項目類型：發電廠冷卻塔噪聲治理
工程工期：25天
案例簡介：在該公司南邊廠界處進行的監測表明：冷卻塔頂部風機噪聲對居民的貢獻較大。在冷卻塔南面、距冷卻塔30m左右廠界處監測數值為60.6dB(A)，超過該項目所在區域55dB噪聲標準。若不采取有效降噪措施將影響項目周圍聲環境。
一、概述
浙江琥珀京興天然氣發電有限公司位于浙江湖州長興，屬上海琥珀能源科技有限公司下屬電廠，裝機容量7.5萬千瓦(1套FT8-1型燃機燃氣-蒸汽聯合循環發電裝置)的燃氣-蒸汽聯合循環發電裝置及其相應的配套設施。該公司配有2套冷卻塔系統，冷卻塔基礎高度11米;風機風桶高度4米，總高度15米。風機型號JT-NV-3000T/H，轉速：高速1487轉/分，功率132KW;低速990轉/分，功率45KW。
在該公司南邊廠界處進行的監測表明：冷卻塔頂部風機噪聲對居民的貢獻較大。在冷卻塔南面、距冷卻塔30m左右廠界處監測數值為60.6dB(A)，超過該項目所在區域55dB噪聲標準。若不采取有效降噪措施將影響項目周圍聲環境。受浙江琥珀京興天然氣發電有限公司委托，杭州漢克斯隔音技術工程有限公司在現場調查的基礎上，對現場數據進行分析后，提出如下噪聲治理方案，希望通過治理達到降低噪聲、達到該項目區域噪聲標準的目標
冷卻塔聲源處在正常工作時噪聲較高，基本達到了80dB(A)以上，高達到87.0dB(A)，屬于高噪聲設備。從表2、圖3噪聲頻率特性來看，噪聲呈明顯的寬頻帶特性，中低頻成分很豐富。
二、敏感點位置及執行標準
2.1 敏感點位置：冷卻塔南側廠界外約15m左右處農居點。
2.2執行標準：該地塊環境噪聲達到《城市區域環境噪聲標準》(GB3096-93)中的3類標準晝間低于65，夜間低于55
三、噪聲來源
冷卻塔在正常運轉時產生的噪聲包括濺水噪聲、風機噪聲、電動機噪聲、循環水泵噪聲、輸水管道振動輻射噪聲等。其中，冷卻塔的濺水噪聲、風機噪聲、電動機噪聲是主要噪聲源。
四、治理措施
本著經濟、有效的原則，本公司提出以下兩個步聚的治理方案：

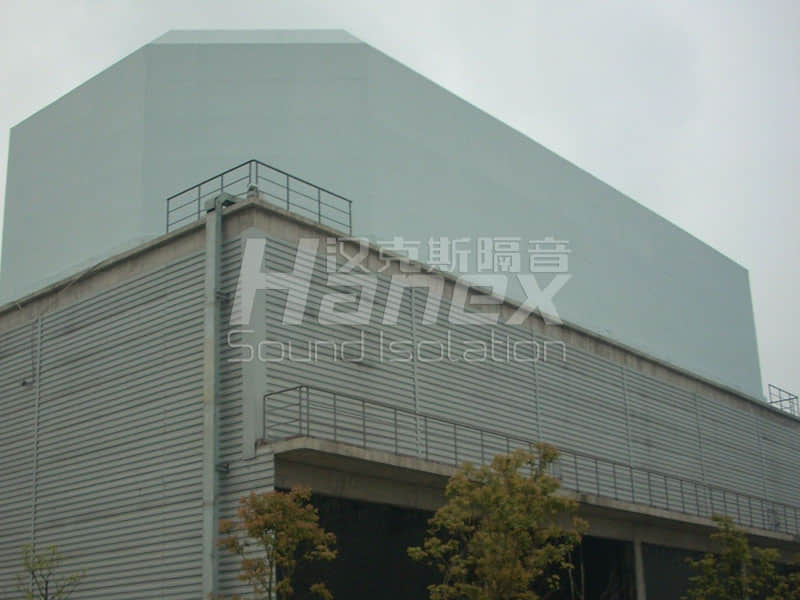

4.1 考慮到現有風機口及高度、治理效果等因素，在玻璃鋼塔體11.00m高基礎之上的東、南和西側設置一道高約6m高的“U”型吸隔聲屏障，聲屏障總長為10.0+29.0+10.0=49.00米。
吸隔聲屏障主體部分：骨架采用符合強度要求的表面鍍鋅的型鋼，外側采用厚6mmFC實心板和低頻隔聲氈復合體護面，內部留一定厚度的空腔，再在其內靠內側鋪設厚40mm吸聲棉，內側表面采用厚4mm，18%FC孔板護面。
吸隔聲屏障基礎部分：采用混凝土基礎，混凝土基礎內的鋼筋與冷卻塔基礎用化學螺栓進行連接。
為了降低工程造價，同時提高吸隔聲屏障有效高度和美觀效果，在吸隔聲屏障頂部做成內傾式遮檐，內傾式遮檐高0.6米，內傾45°。

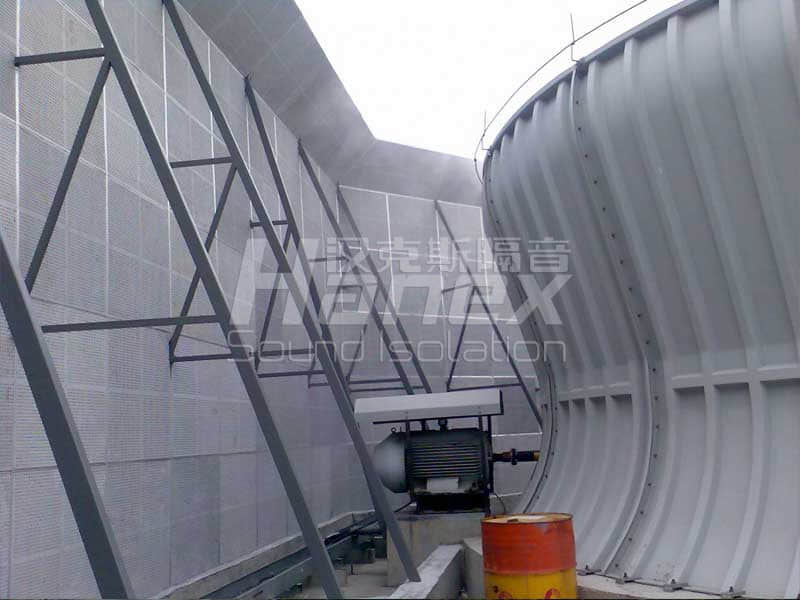

考慮到屏障位置高，屏障高度高，在屏障內側做屏障斜支撐，保證屏障滿足12級臺風風壓要求。
吸隔聲屏障的外觀顏色根據業主要求確定。
4.2 在冷卻塔工作時，南側廠界處已基本聽不到冷卻塔淋水噪聲。這與噪聲的“屏蔽效應”有關。當冷卻塔風機和電機噪聲被治理后，冷卻塔淋水噪聲有可能成為對廠界噪聲超標的噪聲源。為有效治理冷卻塔淋水噪聲，可采取如下兩種治理措施中的一種:
4.2.1在冷卻塔南側淋水間外側懸掛用吸聲材料做成的軟質吸隔聲門簾。為使冷卻塔淋水間進風通暢，不影響冷卻塔正常工作，懸掛的軟質吸隔聲門簾做成兩層，兩層間留有一定的間距。根據現場測量，軟質門簾總面積約30*12.0=360㎡。。
4.2.2在冷卻塔南14#檢修車間東側建一道普通隔聲磚墻，高度與冷卻塔淋水高度等高，以減弱淋水噪聲對敏感點的影響。此項工作可由業主自行完成。
五、治理效果分析
通過采取5.1治理措施后，使冷卻塔產生的噪聲輻射到南側廠界處的噪聲值(扣除背景噪聲影響)達到《城市區域環境噪聲標準》(GB3096-93)中的III類區夜間標準。如進一步同時采取5.2措施，可使冷卻塔南側廠界處的噪聲值(扣除背景噪聲影響)達到《城市區域環境噪聲標準》(GB3096-93)中的Ⅱ類
